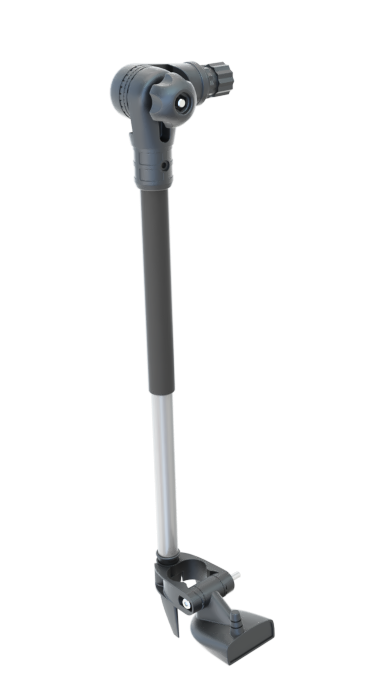

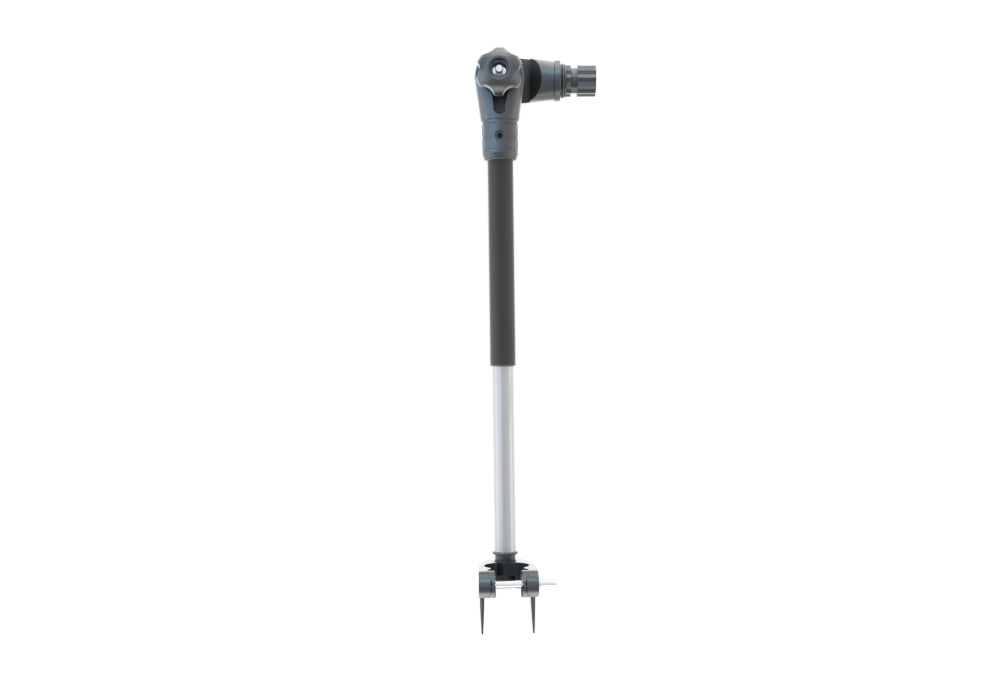

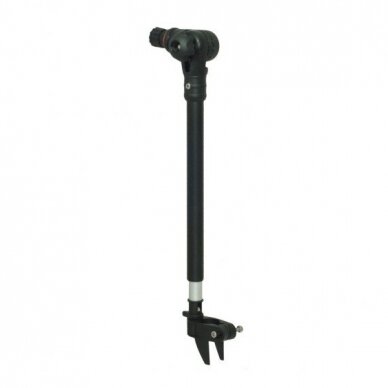

ΠΡΟΕΚΤΑΣΗ ΑΙΣΘΗΤΗΡΑ ΒΥΘΟΜΕΤΡΟΥ ΤΗΛΕΣΚΟΠΙΚΗ FASTen Ft500

Περιγραφή προϊόντος:

Αυτό το τηλεσκοπικό μοντέλο είναι κατάλληλο για την τοποθέτηση αισθητήρων (sonars) στον καθρέφτη φουσκωτών μηχανοκίνητων σκαφών ή κατά μήκος της πλευράς άλλων σκαφών (καγιάκ ψαρέματος, πολυεστερικές βάρκες κ.λπ.).
Ο σχεδιασμός επιτρέπει τη ρύθμιση του βάθους του εγκατεστημένου εξοπλισμού από 30 έως 50 cm.
Έτσι, σε αναδιπλωμένη θέση, το αξεσουάρ έχει το ίδιο μέγεθος με το πιο συμπαγές μοντέλα Ft300 / Ftr300 .
Μπορεί να τοποθετηθεί μεγάλη γκάμα αισθητήρων από μάρκες όπως Lowrance, Raymarine, Garmin, Humminbird και άλλες.
Το εξάρτημα είναι έτσι σχεδιασμένο ώστε να μπορούν να τοποθετηθούν οι πιο δημοφιλείς αισθητήρες.
Δύο περιστρεφόμενοι βραχίονες και το σετ από οδοντωτές ροδέλες επιτρέπουν τη ρύθμιση της κάλυψης και τα πρόσθετα άκαμπτα “πτερύγια” αυτού του συστήματος βοηθούν στην προστασία του αισθητήρα από μηχανικές βλάβες.
Ένα από τα χαρακτηριστικά σχεδιασμού είναι μια άρθρωση με ελατήριο που είναι εξοπλισμένη με λειτουργία εκτροπής όταν χτυπάτε υποβρύχια εμπόδια.
Αυτό το σύστημα λειτουργεί όταν το παξιμάδι της λαβής, που συγκρατεί τον σύνδεσμο, είναι χαλαρό.
Μπορεί να ρυθμιστή η ακαμψία του κεκλιμένου συνδέσμου: ο αισθητήρας τοποθετείται υποβρύχια ακίνητος, όταν βιδώνεται το παξιμάδι.
Η προέκταση αισθητήρα αυτού του μοντέλου μπορεί επίσης να στερεωθεί εύκολα στην ανυψωμένη θέση όταν ο εξοπλισμός δεν χρησιμοποιείται.
Ο σύνδεσμος Spline (7,5° — λόγω των ροδελών ρύθμισης Dp230 που περιλαμβάνονται στη διάταξη) επιτρέπει την ευέλικτη ρύθμιση της θέσης κλίσης του τοποθετημένου εξοπλισμού.
Ο προσαρμογέας του αισθητήρα είναι συμβατός με όλα τα συστήματα στερέωσης BORIKA FASTen®, χρησιμοποιώντας προσαρμογείς μετατροπής είναι επίσης δυνατό να στερεωθεί σε συστήματα στερέωσης από άλλες μάρκες: SCOTTY®, RAM®, RAILBLAZA®, YakAttack® κ.λπ.
Ο έκκεντρος σωλήνας του βραχίονα είναι κατασκευασμένος από ανοδιωμένο αλουμίνιο.
Επίσης, καλύπτεται με προστατευτική επίστρωση πούδρας στο εξωτερικό της πάνω σκηνής.
Ένα τέτοιο πρόσθετο στρώμα προστατεύει το μέταλλο από την διάβρωση και τις περιβαλλοντικές επιδράσεις.

Υλικά:

Πολυαμίδιο ενισχυμένο με υαλοβάμβακα, ανοδιωμένο αλουμίνιο, πολυουρεθάνη, ανοξείδωτος χάλυβας A2 (AISI 304), ορείχαλκος.
Στη συσκευασία: σύστημα Ft500.
Συμβουλές χρήσης και εγκατάστασης: Για να παρατείνετε τη διάρκεια ζωής του προϊόντος, αφού το χρησιμοποιήσετε σε θαλασσινό νερό, ξεπλύνετε το με άφθονο γλυκό νερό.

Τεχνικές λεπτομέρειες:

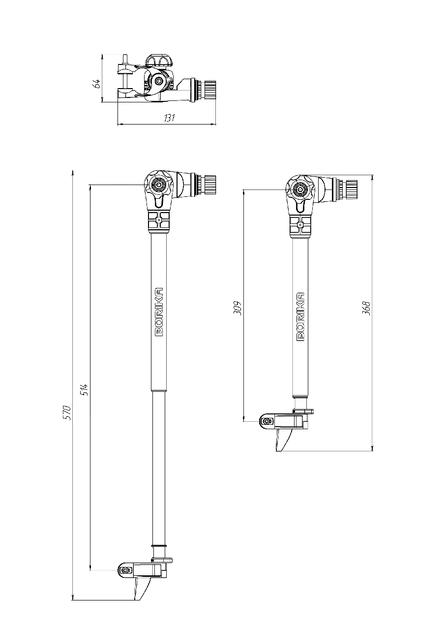

Έχει σχεδιαστεί για τοποθέτηση αισθητήρα σε απόσταση 309mm έως 514 mm από το σημείο τοποθέτησης.
Ο σχεδιασμός αποτελείται από τη στερέωση του αισθητήρα (που περιλαμβάνει δύο περιστρεφόμενους βραχίονες και οδοντωτές ροδέλες), δύο τηλεσκοπικούς σωλήνες (Ø 20,4 mm, L — 240 mm και Ø 16,2, L — 220 mm), έναν αρσενικό προσαρμογέα ως αστέρι 12 ακτίνων, άρθρωση με ελατήριο με σφήνες 27,7°, που είναι εξοπλισμένη με ροδέλες προσαρμογέα 7,5°, ένα ελατήριο και μια βίδα M5*50 DIN 912.
Η θέση κλίσης και η ακαμψία της άρθρωσης ρυθμίζονται με ένα εξάγωνο πόμολο με το παξιμάδι M5 DIN 934.
Το συγκρότημα περιλαμβάνει επίσης τους συνδετήρες: βίδες M6*30 και M5*40 DIN 912, M5 DIN 985 και M6 DIN 985 αυτοασφαλιζόμενα παξιμάδια.
Τα κύρια μέρη είναι κατασκευασμένα από πολυαμίδιο ενισχυμένο με υαλοβάμβακα.
Οι ροδέλες της βάσης του αισθητήρα — από πολυουρεθάνη. Ο σωλήνας είναι κατασκευασμένος από ανοδιωμένο αλουμίνιο, συνδετήρες — από ανοξείδωτο χάλυβα A2 (AISI 304) (εκτός από ορειχάλκινο παξιμάδι M5 DIN 934).
